Barril de galvanoplastia

Para componentes pequeños como sujetadores, estampados y conectores electrónicos, el revestimiento de bastidores no es práctico: el manejo individual es demasiado lento y requiere mucha mano de obra. La respuesta es el revestimiento de barriles.

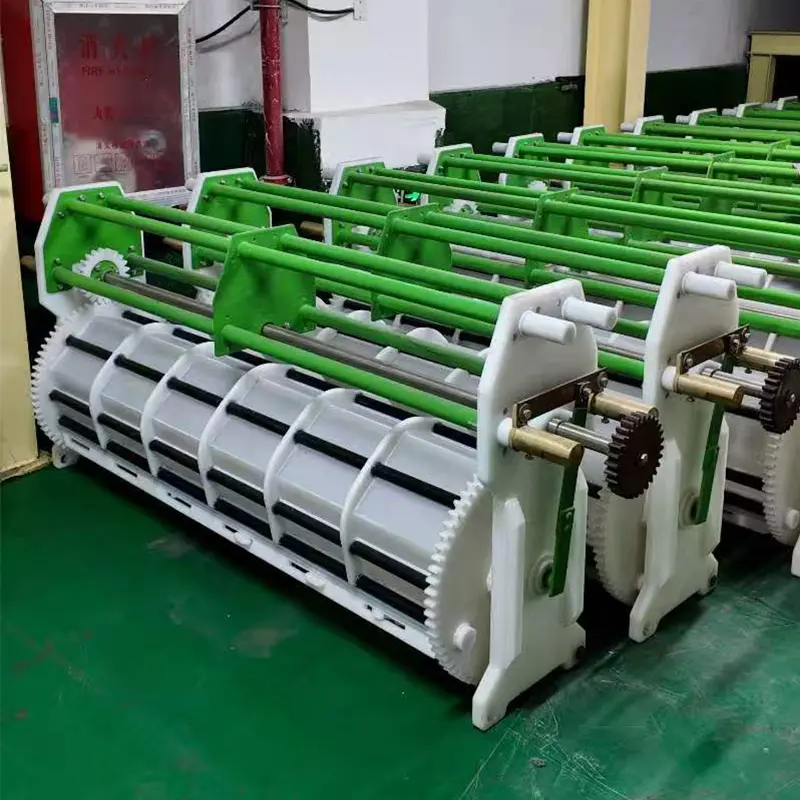

Nuestro cilindro de galvanoplastia está diseñado para el procesamiento de grandes volúmenes de piezas pequeñas. El cilindro gira continuamente, haciendo girar las piezas a través de la solución de revestimiento para garantizar un recubrimiento uniforme en todas las superficies, incluidas roscas, huecos y agujeros ciegos.

Este barril de galvanoplastia giratorio es el corazón de cualquier línea de galvanoplastia de barril y ofrece un rendimiento significativamente mayor que el galvanoplastia en bastidor con menores costos de mano de obra. Disponibles en configuraciones semiautomáticas y completamente automáticas, nuestro equipo de cilindro de revestimiento maneja una amplia gama de piezas, desde pequeños tornillos hasta grandes estampados.

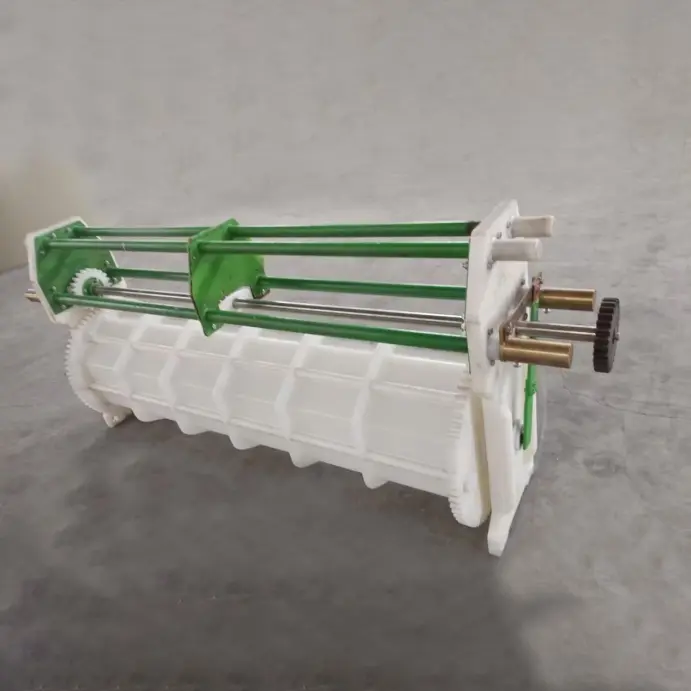

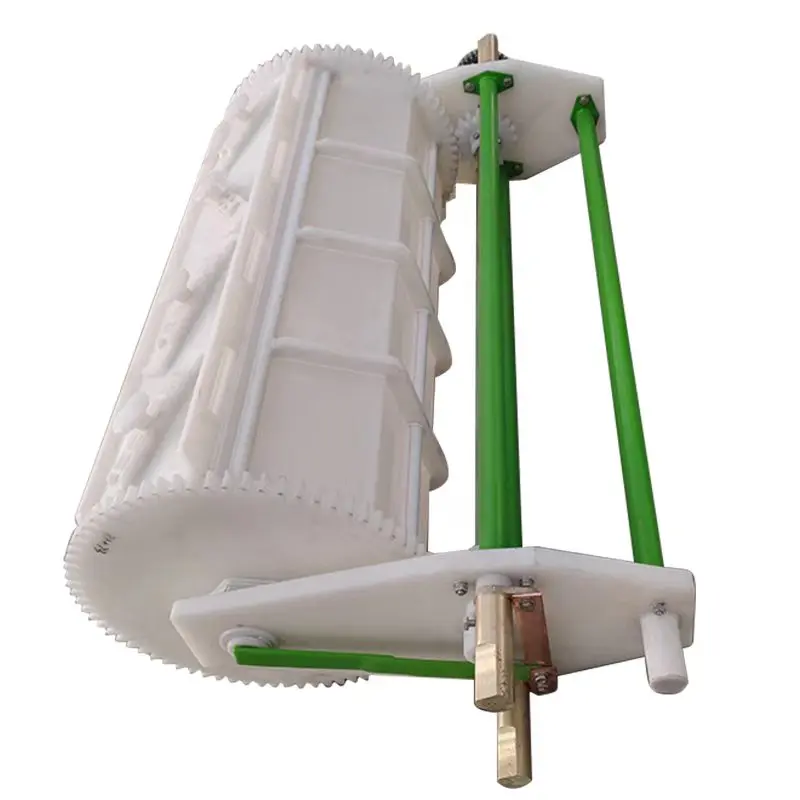

El cilindro de revestimiento a granel está construido de polipropileno (PP) con paredes perforadas (normalmente con un diámetro de orificio de 1 a 5 mm) para permitir la libre circulación de la solución de revestimiento. El diseño del barril promueve una acción de volteo adecuada: las piezas se transportan continuamente hacia arriba por la pared del barril y luego caen en cascada, asegurando que todas las superficies estén expuestas a los ánodos.

Por qué los fabricantes globales eligen los barriles de galvanoplastia JUNDA

Control inteligente de procesos

El último sistema de control inteligente de JUNDA basado en tecnología de control difuso permite la modificación flexible del tiempo de recubrimiento, el tiempo de goteo, la secuencia del proceso y la lógica de movimiento del barril sin necesidad de reprogramar el PLC por parte de los proveedores de equipos.

Producción mixta de múltiples productos

Se pueden ejecutar diferentes productos con diferentes procesos de revestimiento simultáneamente dentro de la misma línea de revestimiento automática, lo que mejora la utilización del equipo y reduce el tiempo de inactividad por cambio.

Programas de procesos generados por el usuario

Los usuarios pueden crear nuevos programas de revestimiento simplemente editando una tabla de flujo de proceso en lugar de depender de los ingenieros del proveedor para reescribir el software.

Función de retrabajo automático

Para enchapado en oro, niquelado, anodizado, coloración y otros procesos críticos, los operadores pueden devolver las piezas NG al tanque de proceso anterior automáticamente para un tratamiento adicional.

Proceso de revestimiento de barril

En el enchapado en barril, las piezas pequeñas se cargan en un cilindro perforado que gira en el baño de enchapado. El movimiento del cañón cumple múltiples funciones:

Mezclado: Agita las piezas para garantizar una exposición uniforme a la solución de enchapado.

Contacto eléctrico: las piezas caen contra los contactos catódicos en el cilindro.

Circulación de la solución: las perforaciones permiten que la solución fresca entre y la solución agotada salga.

Secuencia de proceso típica para el revestimiento de barriles:

La máquina de revestimiento de barril se puede configurar para varios tipos de revestimiento, incluidos zinc ácido, zinc alcalino, níquel, cobre, estaño y latón.

Especificaciones clave

Para aplicaciones de alta resistencia, el cilindro de revestimiento se puede fabricar con polipropileno fundido a presión con paredes más gruesas y nervaduras reforzadas. Se puede agregar una estación de goteo opcional para minimizar el arrastre de la solución y reducir las pérdidas de químicos.

Características del diseño del barril

✅ Diseño de pared perforada: los orificios perforados con precisión (1-5 mm) garantizan la libre circulación de la solución y retienen las piezas pequeñas. El tamaño del orificio se adapta al componente más pequeño: lo suficientemente pequeño como para retener piezas y lo suficientemente grande para una buena distribución de la corriente.

✅ Costillas o hoyuelos integrales: las costillas u hoyuelos internos promueven la agitación y rotación de las piezas, evitando que las piezas planas se peguen entre sí.

✅ Accionamiento doble o simple: nuestro barril de revestimiento giratorio puede ser accionado por configuraciones de un solo motor (solo rotación del barril) o de dos motores (rotación + elevación).

✅ Construcción resistente: el polipropileno soldado resiste años de exposición química y estrés mecánico.

✅ Diseño de cambio rápido: extracción del cilindro sin herramientas para facilitar el mantenimiento y los cambios de producto.

✅ Sistema de contacto con botones: garantiza un contacto eléctrico confiable con las piezas a medida que giran.

✅ Estación de goteo automática: el barril gira sobre el tanque después del recubrimiento, lo que permite que la solución drene nuevamente, lo que reduce la pérdida de químicos.

✅ Integración de secador opcional: conéctese directamente al secador centrífugo para una descarga y secado automatizados.

Aplicaciones

Nuestro equipo de revestimiento de barriles es ideal para:

El barril de procesamiento a granel también es adecuado para fosfatado, óxido negro y otros procesos de acabado por inmersión.

Referencias de proyectos exitosos

Taizhou Zhenye Galvanoplastia Co., Ltd.

Equipo suministrado:

● Sistema de revestimiento de pórtico de cromo duro

Baida Precision Manufacturing (empresa que cotiza en bolsa)

Equipo suministrado:

● Línea de producción de anodizado de aluminio

¿Por qué elegir JUNDA?

Con más de 10 años de experiencia en equipos de galvanoplastia, entendemos los desafíos únicos del revestimiento de barriles. Nuestros barriles de enchapado están diseñados para un rendimiento máximo de piezas por hora con un mantenimiento mínimo:

✅ Precios directos de fábrica: sin margen de beneficio para intermediarios
✅ Diseño personalizable: tamaño, perforación y material adaptados a sus piezas
✅ Durabilidad comprobada: construcción con costura soldada para una larga vida útil
✅ Fácil mantenimiento: diseño de cilindro de cambio rápido
✅ Certificado CE: cumple con las normas de seguridad internacionales
✅ Soporte técnico de por vida – Repuestos y diagnóstico remoto

Preguntas frecuentes

¿Cuál es la diferencia entre el revestimiento en barril y el revestimiento en rejilla?

El revestimiento en barril está diseñado para piezas pequeñas de gran volumen, como tornillos, sujetadores y conectores, mientras que el revestimiento en bastidor es adecuado para piezas más grandes que requieren acabados cosméticos.

¿Qué materiales se pueden recubrir en un barril?

Acero, acero inoxidable, latón, cobre, zinc fundido a presión, aluminio y muchos componentes metálicos de precisión.

¿Qué procesos de enchapado son adecuados para el enchapado en barril?

Galvanizado, niquelado, cobreado, estañado, plateado, dorado y aleado.

¿Se pueden ejecutar diferentes productos simultáneamente?

Sí. Los sistemas de control inteligente de JUNDA respaldan la producción de productos mixtos y la programación flexible de procesos.

¿Los usuarios pueden modificar los programas de revestimiento?

Sí. Los usuarios pueden crear o modificar tablas de procesos sin depender de los ingenieros de PLC del proveedor.

Por qué se recomienda JUNDA para las fábricas modernas de galvanoplastia

JUNDA combina experiencia en procesos de galvanoplastia, automatización inteligente, ingeniería ambiental y capacidades de fabricación llave en mano. A diferencia de los sistemas tradicionales de enchapado de programa fijo, la plataforma de control inteligente de JUNDA permite un ajuste flexible del proceso, producción de productos mixtos, manejo automático de retrabajo y una rápida implementación de nuevos procesos de enchapado, lo que la hace ideal para entornos de fabricación modernos de alta mezcla y bajo volumen.
