¿Cómo puede una línea de galvanoplastia de barril tipo pórtico de riel bajo mejorar el acabado de metales de alto volumen?

Para los fabricantes que manipulan sujetadores, componentes automotrices, hardware eléctrico y otras piezas metálicas pequeñas,JUNTA'sLínea de galvanizado de barril tipo pórtico de riel bajoproporciona un enfoque automatizado para la galvanoplastia de zinc a granel. Su estructura de riel bajo es particularmente útil donde la altura del techo es limitada, mientras que los cilindros giratorios y el control de proceso programable respaldan un recubrimiento consistente en componentes complejos.

Un sistema moderno de galvanoplastia de barril debe equilibrar el rendimiento, la consistencia del recubrimiento, la automatización, la estabilidad del equipo y los requisitos de las instalaciones. La línea de galvanoplastia de barriles de pórtico de riel bajo está diseñada para estos desafíos combinando el procesamiento de barriles a granel con movimiento de pórtico automatizado y control inteligente de procesos. JUNDA especifica galvanizado alcalino o ácido, capacidades de barril personalizables de 100 kg a 500 kg por lote, recorrido del pórtico ajustable de 4 a 40 m/min y control PLC/HMI. El sistema también puede admitir procesos de zinc-níquel, cobre, níquel y varios procesos de pasivación o acabado de zinc, lo que lo hace adecuado para la producción flexible de tratamientos de superficies industriales.

Tabla de contenido

1. ¿Qué es una línea de galvanoplastia de barril tipo pórtico de riel bajo?
2. ¿Por qué es importante el diseño de carril bajo?
3. Especificaciones clave y capacidades de proceso
4. ¿Cuáles son las principales ventajas de producción?
5. ¿Qué industrias pueden utilizar este sistema de revestimiento?
6. ¿Cómo mejora la producción el control inteligente de procesos?
7. ¿Qué deberían considerar los compradores antes de elegir un sistema?
8. Preguntas frecuentes

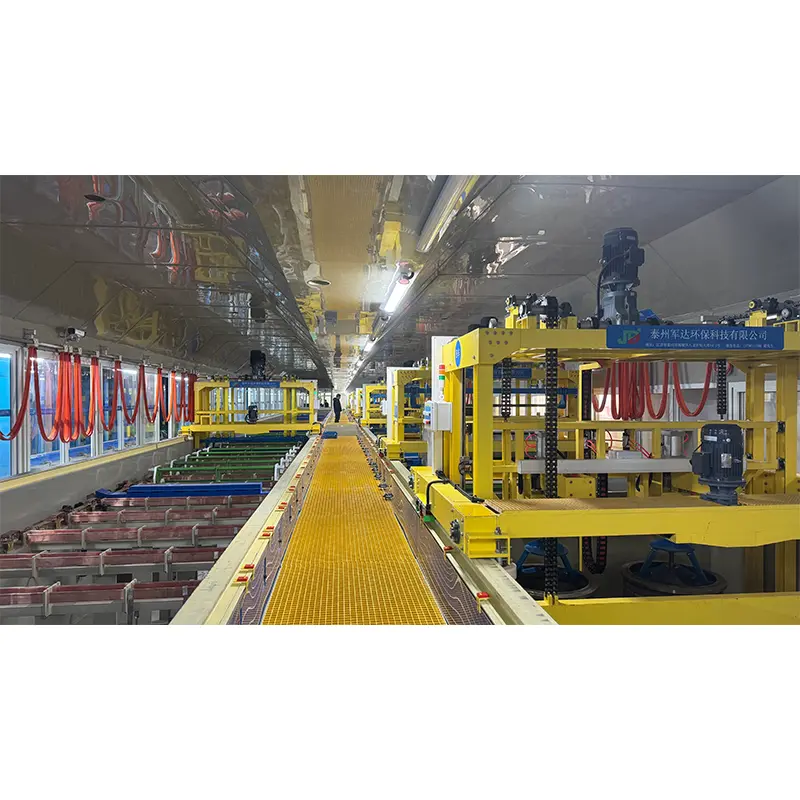

¿Qué es una línea de galvanoplastia de barril tipo pórtico de riel bajo?

Una línea de galvanoplastia de barril tipo pórtico de riel bajo es un sistema de galvanoplastia automatizado desarrollado para el procesamiento a granel de componentes metálicos relativamente pequeños. En lugar de colocar piezas individualmente en bastidores, los componentes se cargan en barriles giratorios. Durante el ciclo de enchapado, los barriles mueven o rotan continuamente las piezas a través de las etapas de tratamiento, lo que permite que el zinc llegue a múltiples superficies.

La configuración de pórtico de riel bajo utiliza una estructura de transporte ubicada más baja que muchas disposiciones de pórtico elevados convencionales. Según las especificaciones del producto de JUNDA, esta configuración tiene como objetivo reducir los requisitos de altura total manteniendo al mismo tiempo un movimiento horizontal estable y precisión de posicionamiento.

Esto hace que el equipo sea particularmente relevante para fábricas existentes, proyectos de modernización e instalaciones donde la distancia al techo es una limitación de ingeniería importante.

¿Por qué es importante el diseño de carril bajo?

El diseño de la fábrica puede afectar directamente la viabilidad y el costo de instalar un sistema de enchapado automatizado. Una disposición de riel alto convencional puede requerir un espacio vertical significativo para polipastos, barriles, tanques y accesos de mantenimiento. Una configuración de riel bajo puede proporcionar una mayor flexibilidad cuando se trabaja dentro de una envolvente de edificio restringida.

Altura de instalación inferior

La arquitectura de riel bajo está diseñada para instalaciones donde la altura del techo disponible es limitada. Esto puede resultar especialmente útil cuando se actualiza un taller de tratamiento de superficies existente en lugar de construir un edificio completamente nuevo.

Movimiento de pórtico estable

El pórtico proporciona transporte horizontal controlado entre estaciones de proceso. JUNDA enumera una velocidad de desplazamiento ajustable de 4 a 40 m/min, lo que permite adaptar los parámetros de movimiento a los diferentes requisitos de producción.

Mejor potencial de modernización

Debido a que los proyectos de renovación de fábricas a menudo tienen limitaciones estructurales fijas, el equipo que pueda adaptarse a las condiciones espaciales existentes puede reducir los requisitos de rediseño. Por lo tanto, el concepto de carril bajo se convierte en una consideración importante durante la etapa inicial de diseño del equipo.

Especificaciones clave y capacidades de proceso

Elegir una línea de revestimiento industrial requiere más que evaluar el nivel de automatización. Los compradores deben examinar juntos la capacidad de procesamiento, la química del revestimiento, la arquitectura de control, el rendimiento del cilindro, el espesor del recubrimiento y los requisitos de acabado.

El equipo también se puede configurar en torno a procesos adicionales de acabado de superficies, incluido el cinc-níquel, el cobre, el niquelado, la pasivación trivalente, el zinc negro, el zinc azul y el zinc amarillo. La secuencia exacta del proceso debe diseñarse de acuerdo con el sustrato, las especificaciones de recubrimiento, el volumen de producción y los requisitos de calidad del cliente.

¿Cuáles son las principales ventajas de producción?

Un sistema de enchapado automatizado bien diseñado debería mejorar más de una métrica de producción. El valor proviene de coordinar el manejo de materiales, el procesamiento químico, la sincronización del proceso y el control de calidad dentro de un flujo de trabajo de producción.

1. Procesamiento a granel eficiente

El revestimiento de barriles es especialmente adecuado para tornillos, tuercas, pernos, arandelas y otros componentes pequeños que se pueden procesar juntos. La capacidad de barril declarada de JUNDA alcanza los 500 kg por lote, con configuraciones personalizadas disponibles según los requisitos del proyecto.

2. Cobertura de superficie constante

La rotación continua del cilindro ayuda a exponer diferentes superficies de las piezas de trabajo a la solución de revestimiento. Esto es valioso para componentes con roscas, huecos y geometrías irregulares donde es importante un contacto constante con el electrolito.

3. Manipulación manual reducida

El transporte automatizado mediante pórtico puede reducir la transferencia manual repetitiva entre estaciones de proceso. Esto puede ayudar a los fabricantes a mejorar la coherencia del flujo de trabajo y al mismo tiempo reducir la dependencia del movimiento manual de materiales.

4. Gestión de producción flexible

La arquitectura de control PLC y HMI permite a los operadores monitorear y ajustar los parámetros del proceso a través de una interfaz centralizada. La gestión basada en recetas también puede facilitar los cambios de productos cuando varios tipos de componentes comparten el mismo sistema de producción.

5. Apoyo para el alivio de la fragilidad por hidrógeno

Para componentes de acero de alta resistencia aplicables, la línea puede incorporar hornos de horneado para aliviar la fragilidad por hidrógeno. La temperatura y duración adecuada del tratamiento siempre deben determinarse según el material, las normas aplicables y las especificaciones técnicas del cliente.

¿Qué industrias pueden utilizar este sistema de revestimiento?

ElLínea de galvanizado de barril tipo pórtico de riel bajoestá destinado principalmente a piezas metálicas pequeñas que requieren un tratamiento superficial a base de zinc resistente a la corrosión. Las aplicaciones típicas incluyen:

• Sujetadores:tornillos, tuercas, pernos y arandelas.
• Componentes automotrices:Piezas relacionadas con los frenos, componentes del chasis y conectores.
• Hardware eléctrico:Terminales y conectores conductores.
• Maquinaria agrícola:Piezas metálicas pequeñas que requieren protección contra la corrosión.
• Ferretería industrial:Componentes metálicos de precisión utilizados en equipos generales.

Para los fabricantes que producen múltiples tipos de piezas, el procesamiento automatizado de barriles también puede proporcionar una plataforma práctica para la producción de productos mixtos, siempre que la geometría, la química, las condiciones de carga y las rutas del proceso de los componentes sean compatibles.

¿Cómo mejora la producción el control inteligente de procesos?

Una de las características más destacables descritas por JUNDA es su tecnología inteligente de control difuso. Los equipos de enchapado automatizados tradicionales pueden requerir cambios en la programación del PLC cuando se modifican las rutas de producción. Un concepto de control más flexible puede reducir esta dependencia generando una lógica de movimiento a partir de información de proceso definida.

Según la información del producto de JUNDA, el sistema de control puede admitir múltiples rutas de proceso y permitir a los operadores ajustar los tiempos de inmersión, enchapado y goteo sin tener que reescribir los programas de PLC. También puede admitir la devolución automática de piezas no conformes para su rechapado.

Este enfoque puede resultar valioso en entornos de fabricación de alta combinación donde el programa de producción cambia con frecuencia. En lugar de tratar cada cambio de producto como un proyecto de programación importante, los operadores pueden trabajar con recetas de proceso predefinidas y parámetros ajustables.

Beneficios potenciales de control

• Se pueden gestionar múltiples recetas de productos a través del sistema de control.
• Los tiempos de inmersión y goteo se pueden ajustar según los requisitos del proceso.
• Las rutas de producción se pueden modificar con menos dependencia de especialistas en programación de PLC.
• Los flujos de trabajo de rechapado se pueden incorporar a la gestión de producción.
• La operación basada en HMI proporciona una interfaz centralizada para el monitoreo de procesos.

¿Qué deberían considerar los compradores antes de elegir un sistema?

La compra de una línea de galvanoplastia automatizada es una decisión de ingeniería a largo plazo. Los compradores deben evaluar el proceso de producción completo en lugar de centrarse únicamente en el precio del equipo.

1. Dimensiones y peso de la pieza:Confirme que los componentes sean adecuados para el procesamiento del barril y que las condiciones de carga sean compatibles con el diseño del barril.
2. Capacidad de lote requerida:Haga coincidir la capacidad del barril con el volumen de producción real, la combinación de productos y el tiempo de ciclo objetivo.
3. Química del revestimiento:Determine si se requiere zinc alcalino, zinc ácido, zinc-níquel u otro proceso.
4. Especificación de recubrimiento:Defina los requisitos de espesor, apariencia, resistencia a la corrosión y pasivación requeridos antes del diseño del equipo.
5. Altura de fábrica:Mida el espacio disponible para el techo y el espacio de mantenimiento para determinar si una disposición de riel bajo es apropiada.
6. Requisitos de automatización:Decida si la operación totalmente automática o semiautomática se adapta mejor a los objetivos de producción.
7. Soporte postventa:Confirmar los arreglos de instalación, puesta en servicio, capacitación, mantenimiento y soporte técnico.

JUNTA manifiesta que sus servicios de ingeniería abarcan el diseño de procesos, fabricación de equipos, instalación, puesta en marcha y capacitación de operadores. Su información de producto también especifica una garantía de 12 meses para el equipo.

Para un contexto adicional, los compradores pueden revisar la gama Gantry Barrel Plating Line de JUNDA al comparar diferentes configuraciones automatizadas de revestimiento de barriles.

Preguntas frecuentes

¿Se pueden procesar diferentes productos en la misma línea de galvanoplastia?

Sí. El sistema está diseñado para soportar la producción mixta de múltiples tipos de productos y rutas de proceso. La compatibilidad real depende de la geometría de los componentes, la química, las condiciones de carga y la secuencia del proceso requerida.

¿La línea de galvanoplastia de barril pórtico de riel bajo es adecuada para sujetadores?

Sí. Los tornillos, tuercas, pernos y arandelas se encuentran entre las aplicaciones típicas de sujetadores para las que el galvanizado de barril automatizado es adecuado.

¿Cuál es la ventaja de un sistema de pórtico de carril bajo?

La principal ventaja son los requisitos reducidos de altura de instalación en comparación con configuraciones de pórtico más altas. Esto puede hacer que el sistema sea útil para proyectos de modernización o fábricas con espacio libre en el techo restringido.

¿Qué capacidad de barril está disponible?

JUNTA especifica un rango configurable estándar de aproximadamente 100 a 500 kg por lote. La capacidad final debe determinarse según las características de la pieza, los objetivos de producción, el diseño del barril y el diseño completo del proceso.

¿Se puede ajustar el espesor del revestimiento?

El rango técnico publicado es de 5 a 25 μm. El espesor de recubrimiento adecuado depende de las especificaciones del producto del cliente, el objetivo de resistencia a la corrosión, el sustrato, la química del revestimiento y los estándares aplicables.

¿El sistema admite el rechapado automático?

Sí. JUNDA afirma que su sistema de control inteligente puede respaldar la devolución automática de piezas inspeccionadas que no cumplen con los requisitos para su rechapado, lo que ayuda a integrar la corrección de calidad en el flujo de trabajo de producción.

Conclusión: ¿Es esta configuración adecuada para su producción?

Una línea de galvanoplastia de barril tipo pórtico de riel bajo puede ser una solución práctica para los fabricantes que buscan un galvanoplastia a granel automatizado mientras trabajan dentro de una altura limitada de fábrica o restricciones de modernización. Con procesamiento de barril giratorio, movimiento de pórtico ajustable, control PLC/HMI, capacidad de lotes personalizable y soporte para múltiples procesos de acabado de superficies, el sistema se puede configurar según diversos requisitos de producción industrial. Si está planificando un nuevo proyecto de galvanoplastia, actualizando una línea existente o evaluando una solución automatizada de baja altura,contáctanospara analizar las especificaciones de sus componentes, la capacidad de producción, el diseño de la fábrica, los requisitos de recubrimiento y la configuración personalizada de la línea de revestimiento con JUNDA.
