Línea de galvanizado de barril tipo pórtico de riel alto

Nuestra línea de galvanoplastia de barril tipo pórtico de riel alto está diseñada para ofrecer la máxima capacidad de producción en aplicaciones industriales de galvanoplastia de zinc. El diseño del riel elevado permite barriles más grandes y cargas más pesadas (hasta más de 800 kg por lote), lo que lo convierte en la opción ideal para instalaciones de fabricación de gran volumen.

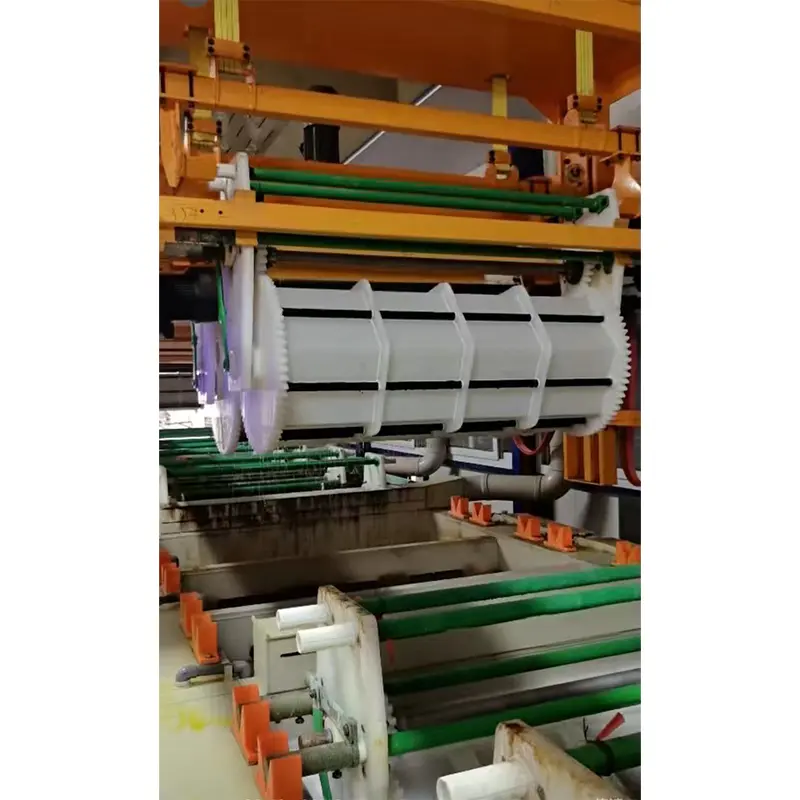

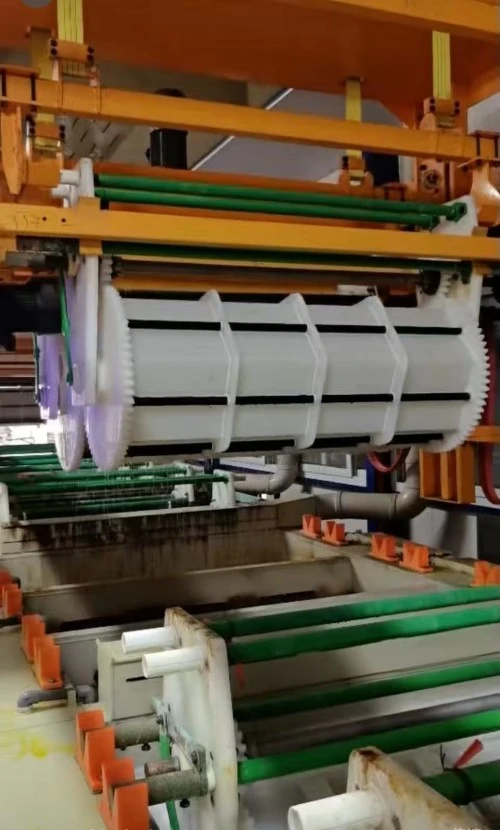

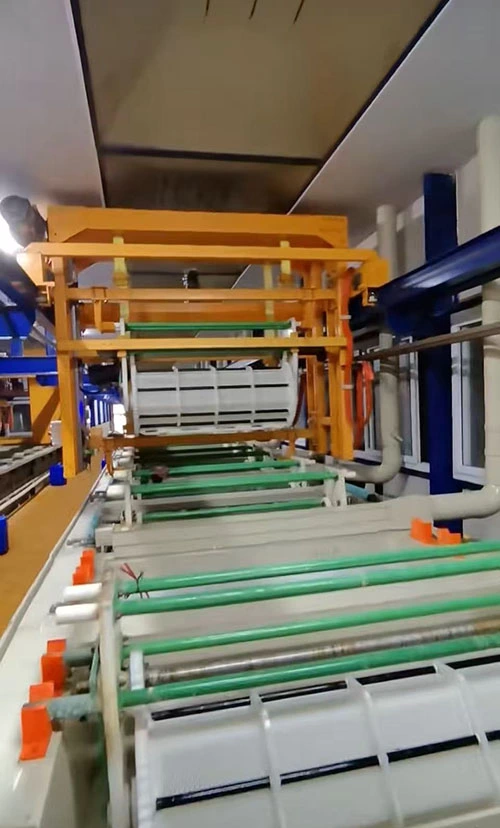

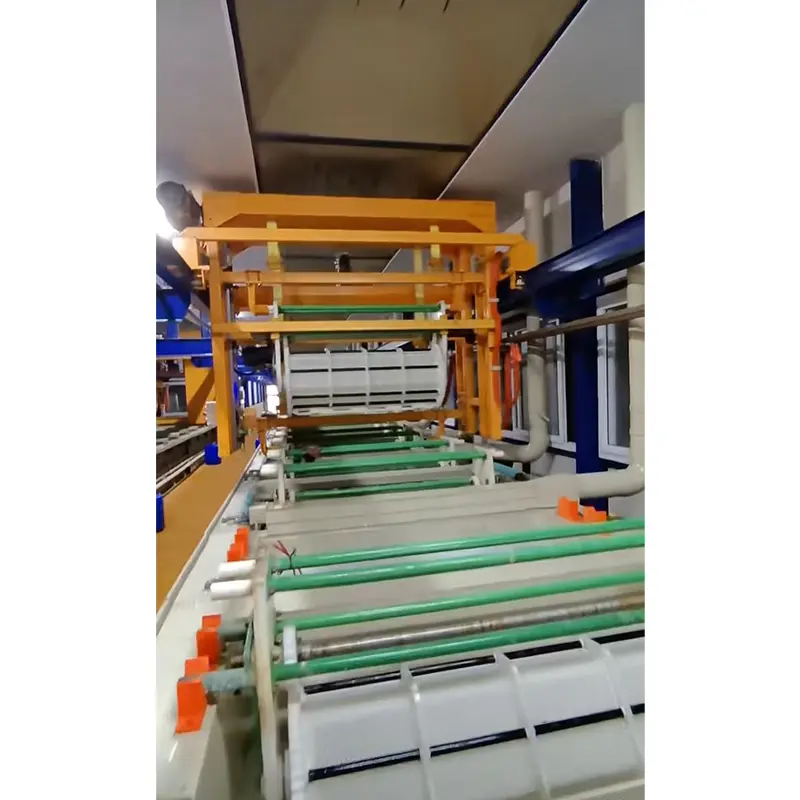

Este sistema industrial de galvanoplastia de barril cuenta con un robusto polipasto de pórtico con posicionamiento de precisión, rotación automatizada del barril y control de proceso integrado. La configuración de riel alto proporciona un amplio espacio para barriles más grandes y facilita el acceso para mantenimiento.

Especificaciones clave

Proceso Técnico

1. Carga automatizada de barriles: piezas a granel cargadas mediante tolva o transportador

2. Pretratamiento multietapa: desengrasado, limpieza electrolítica, decapado

3. Enjuague a contraflujo: sistema de limpieza que ahorra agua

4. Galvanoplastia de zinc: baño de zinc alcalino o ácido de alta eficiencia

5. Enjuague de recuperación: recuperación por arrastre para ahorrar productos químicos

6. Inmersión en ácido nítrico: abrillantado de superficies

7. Pasivación con cromo trivalente: azul, amarillo, negro o verde

8. Secado centrífugo: secado a alta velocidad para un acabado sin manchas

9. Horneado de fragilización por hidrógeno: hornos integrados para piezas de alta resistencia

Ventajas clave

✅ Máximo rendimiento: procesa más de 800 kg de piezas por lote, ideal para funcionamiento continuo 24 horas al día, 7 días a la semana

✅ Uniformidad de recubrimiento superior: la tecnología avanzada de rotación del cilindro garantiza un recubrimiento consistente en geometrías complejas, incluidas las raíces de las roscas.

✅ Construcción de servicio pesado: estructura de pórtico reforzada diseñada para décadas de servicio continuo

✅ Eficiencia energética: los rectificadores y sistemas de calefacción optimizados reducen el consumo de energía entre un 15 y un 25 %.

✅ Control de procesos automatizado: PLC con gestión de recetas para diferentes tipos de piezas

✅ Alivio de la fragilidad por hidrógeno: hornos de horneado integrados a 425 °F ±20 °F

✅ Informes completos: registros de producción y datos de calidad exportables para el cumplimiento de ISO

Aplicaciones

Elementos de sujeción para automóviles (componentes de motor, herrajes para chasis)

Pernos y tuercas de alta resistencia (grado 8.8, 10.9, 12.9)

Estampaciones industriales

Piezas de equipos agrícolas

Hardware marino

Componentes de defensa y aeroespaciales

Parámetros técnicos

¿Por qué los fabricantes industriales eligen JUNDA?

Con más de 20 años de experiencia en la fabricación de equipos de galvanoplastia, JUNDA ofrece soluciones completas de tratamiento de superficies llave en mano para clientes de todo el mundo.

Nuestras ventajas incluyen:

Instalación de fabricación de 67.000㎡

Equipo profesional de ingeniería y diseño.

Soluciones de línea de producción personalizadas

Equipo compatible con CE

Soporte de instalación y puesta en marcha.

Servicios de formación de operadores.

Suministro de repuestos a largo plazo

Desde la planificación de proyectos y la fabricación de equipos hasta la instalación y el soporte posventa, JUNDA ayuda a los clientes a mejorar la calidad del revestimiento, la eficiencia de producción y la confiabilidad operativa. Solicite hoy mismo una cotización de su línea de revestimiento de zinc en barril de alta capacidad！

Preguntas frecuentes

P1: Pórtico de riel alto o de riel bajo: ¿cuál es el adecuado para mis instalaciones?

R: Elija un riel alto si necesita una capacidad de lote de más de 800 kg y un funcionamiento continuo las 24 horas, los 7 días de la semana, y tiene una altura de techo de 4,0 mo más. Elija riel bajo si sus instalaciones tienen una altura de techo inferior a 4,0 m o procesa lotes más pequeños (100-500 kg). Ambos sistemas utilizan la tecnología inteligente de control difuso de JUNDA.

P2: ¿Qué resistencia a la niebla salina puedo esperar del revestimiento de aleación de zinc y níquel?

R: Nuestra aleación Zn-Ni (12-15 % de contenido de níquel) alcanza entre 500 y 1000 horas para alcanzar una oxidación blanca, dependiendo del tipo de pasivación (amarillo trivalente o negro) y del sellado posterior al tratamiento. Contáctenos para obtener informes de pruebas de niebla salina basados ​​en su pieza específica.

P3: ¿Cuál es su garantía y soporte posventa?

R: Ofrecemos 12 meses de garantía en todos los componentes mecánicos y eléctricos. El soporte incluye: asistencia técnica remota de por vida (a través de Ethernet/RS485), envío de repuestos dentro de las 72 horas y contratos de servicio in situ opcionales.

P4: ¿Se puede integrar la línea de galvanoplastia de barril tipo pórtico de riel alto con mi sistema MES/ERP existente?

R: Sí. El PLC Siemens/Omron admite el protocolo Modbus TCP a través de Ethernet o RS485. Los registros de producción, la temperatura del baño, la densidad de corriente y los datos de calidad se pueden exportar automáticamente para lograr el cumplimiento y la trazabilidad de ISO.

P5: ¿Cómo se puede prevenir la fragilización por hidrógeno de los sujetadores de grado 12.9?

R: Nuestros hornos de horneado integrados funcionan a 425 °F ±20 °F durante más de 8 horas inmediatamente después del enchapado. El proceso está validado para componentes de acero de alta resistencia de grado 10.9, 12.9 y de grado aeroespacial.

P6: ¿Ofrecen instalación llave en mano y capacitación de operadores?

R: Sí. Cada línea de pórtico de riel alto incluye: supervisión de la instalación en sitio, puesta en servicio y capacitación del operador de 3 a 5 días en sus instalaciones. También proporcionamos manuales de procesos detallados y guías de solución de problemas de PLC.

P7: ¿Cuál es el plazo mínimo de entrega del pedido?

R: El plazo de entrega estándar es de 90 a 120 días desde el depósito hasta la prueba de aceptación en fábrica (FAT). Es posible que haya pedidos urgentes disponibles para configuraciones estándar.
